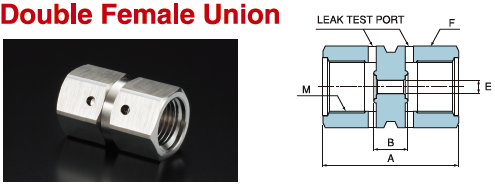

Double Female Union
Unit(mm)/単位(mm)
| N/D(inch) | 部品番号 | A | B | E | F Hex Flat | M |
|---|---|---|---|---|---|---|
| 1/4 | SDFU04 | 32.40 | 7.60 | 4.57 | 19.00 | 9/16-18 UNF |
| 3/8・1/2 | SDFU08 | 36.40 | 7.60 | 10.22 | 27.00 | 7/8-14 UNF |
メタルシール継手 | FEMALE UNION
Double Female Reducing Union
Unit(mm)/単位(mm)
| N/D(inch) | 部品番号 | A | B | E | F Hex Flat | M1 | M2 | |
|---|---|---|---|---|---|---|---|---|
| 3/8・1/2 | 1/4 | SDFU08-04 | 34.60 | 7.60 | 4.57 | 27.00 | 7/8-14 UNF | 9/16-18 UNF |
